Krajnja sklopka LSME08 IP65 -

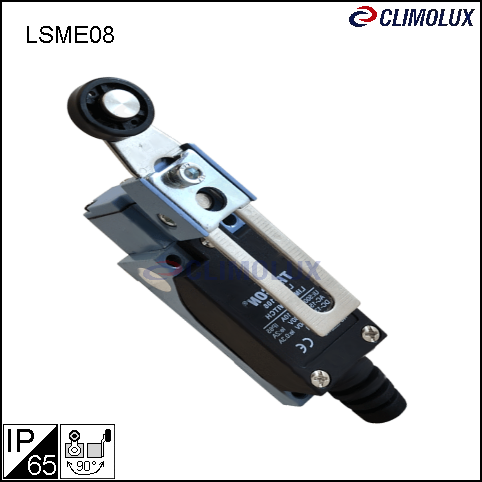

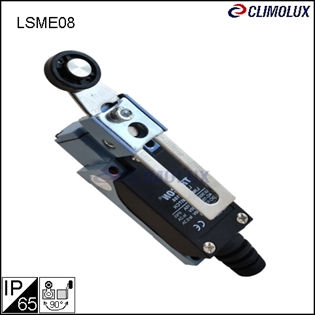

Krajnja sklopka LSME08 IP65 sa zakretnom polugom sa kotačićem
šifra artikla: 497204

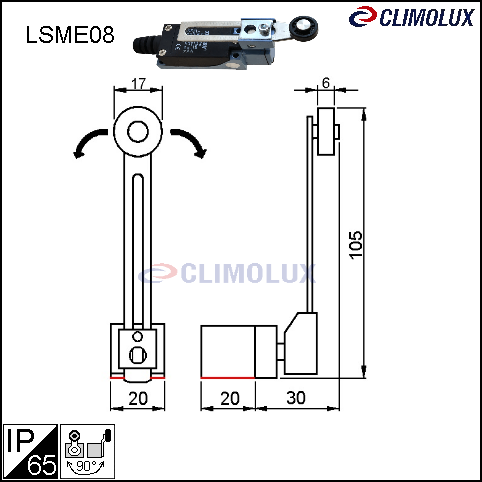

Tehnički podaci: zakretna poluga sa kotačićem = 20 - 90mm ,1xNO+1xNC, 2A/230V AC-15, 0,3A/250V DC-13,IP65

- Dvostruki kontakti - Masivna konstrukcija - Plastični i aluminijski odljevak - Otporne na vodu i ulje

- Dvostruki opružni mehanizam - Dugi vijek trajanja - Lagano spajanje vodiča

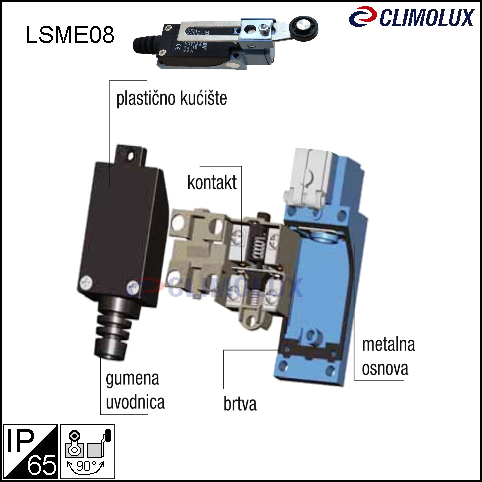

Krajnje sklopke tipa LSME izvedene su na aluminijskoj osnovi, s dvostrukim zračnim razmakom i trenutnim preklopnim kontaktom.

Namijenjene su za ugradnju. Plastični poklopac im je opremljen gumenom uvodnicom.

Pogonska glava može se zakretati za 90 stupnjeva. Položaj montaže im je proizvoljan.

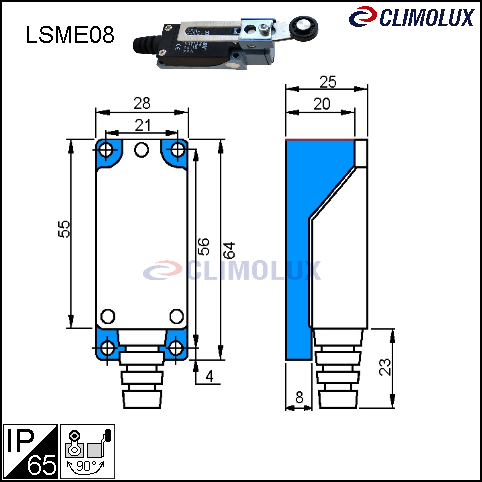

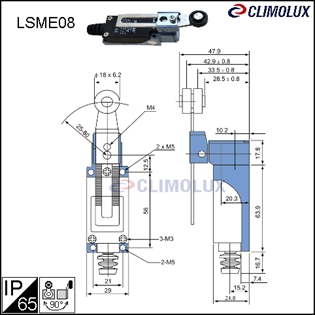

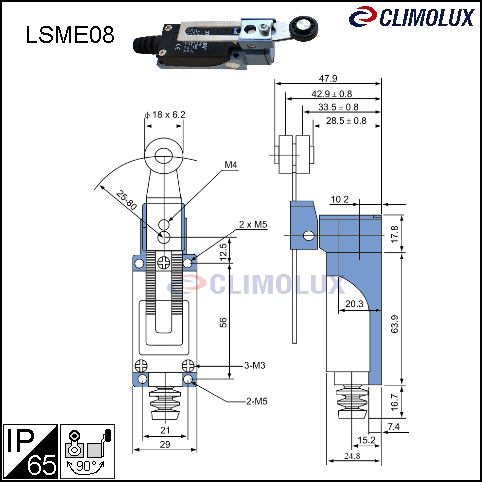

Dimenzija kućišta: Širina : 29 mm Visina : 24,8 mm Duljina : 63,9 mm

Tehnički parametri :

Napon izolacije:	250 V
Nazivna pogonska struja:	2 A (AC15, 250 V) 5 A (AC1, 250 V) 0,4 A (DC12, 115 V)
Vodići za spajanje:	Puni ili savitljivi, od bakra 0,5-1,5mm²
Mehanički vijek trajanja:	1×10⁶ sklopnih ciklusa
Učestalost preklapanja:	max. 1800 preklapanja / sat
Temperatura okruženja:	-25 °C…+55 °C
Stupanj zaštite:	IP 65

Krajnjom ili pozicijskom sklopkom upravlja neka pokretna naprava ili pokretni dio stroja kada isti dostigne unaprijed određenu poziciju (npr.
kraj staze). Tada uklopni kontakti zatvaraju, isklopni kontakti otvaraju, a preklopni kontakti otvaraju jedan i zatvaraju drugi strujni krug.

Pozicijske sklopke se izvode s najraznovrsnijim pogonskim mehanizmima (npr. s kotačićem, polugom, oprugom itd.). Kako bi udovoljile što širem području uporabe. Prikazane krajnje sklopke nudimo za ugradnju u upravljačke krugove strojeva za preradu, pokretnih i transportnih vrpca, dizalica, liftova i skladišnih postrojenja, itd...

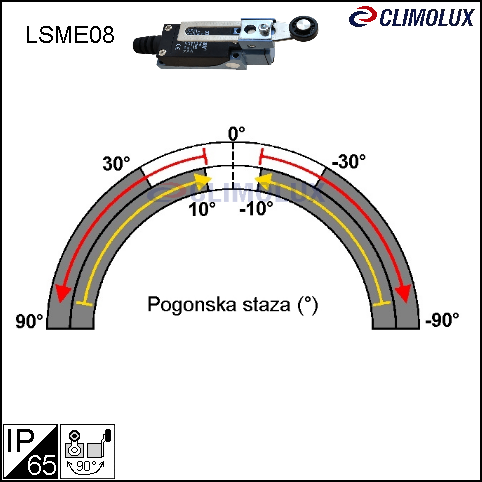

Prikazane su i uklopne staze pozicijskih sklopki, gdje strelice označavaju smjer gibanja, pojedini brojevi pomak pogonskog mehanizma u mm,

a promjena boje preklapanje kontakta.
